Instruções de montagem

Ao montar sua nova estação principal, estação de bombeamento ou satélite automático, recomendamos que você obtenha um  suporte de elevação System Cleaners para garantir a segurança e evitar o risco de acidentes de elevação. O suporte tem três soquetes de tamanhos diferentes, permitindo que ele se encaixe em uma variedade de equipamentos: AM/AMM, MS, PS e AS/ASM.*

*Note que o suporte de elevação não é aplicável para MS(C)1-10, CP e AMM50-10.

Por favor, siga as instruções abaixo.

Comece perfurando e montando o suporte de parede (suporte incluído juntamente com parafusos e tampões brutos).

IMPORTANTE: Ao fixar o equipamento na parede ou no rack de piso, lembre-se SEMPRE de instalar o parafuso de segurança na parte inferior do gabinete na parede (1) ou no rack de piso (2).

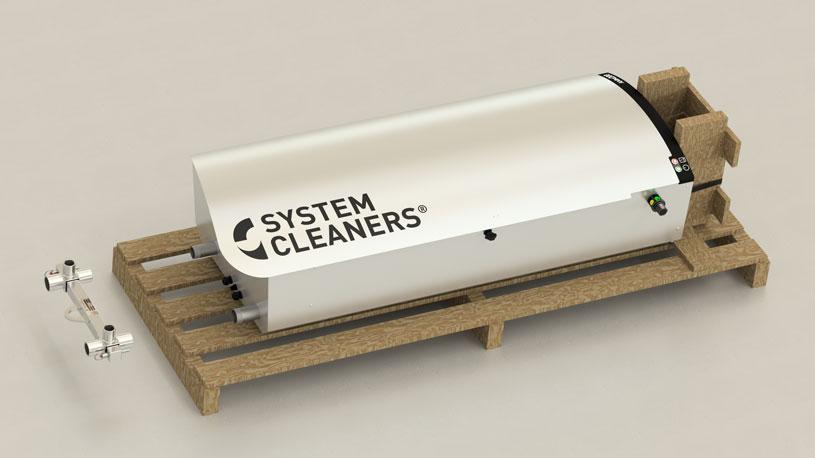

Sua nova unidade System Cleaners é enviada em um palete. Para montá-la em um suporte de parede ou rack de piso, recomendamos o uso do  suporte de elevação System Cleaners (Item nº 96-010500). O suporte de elevação se encaixa nos tubos de entrada/saída.

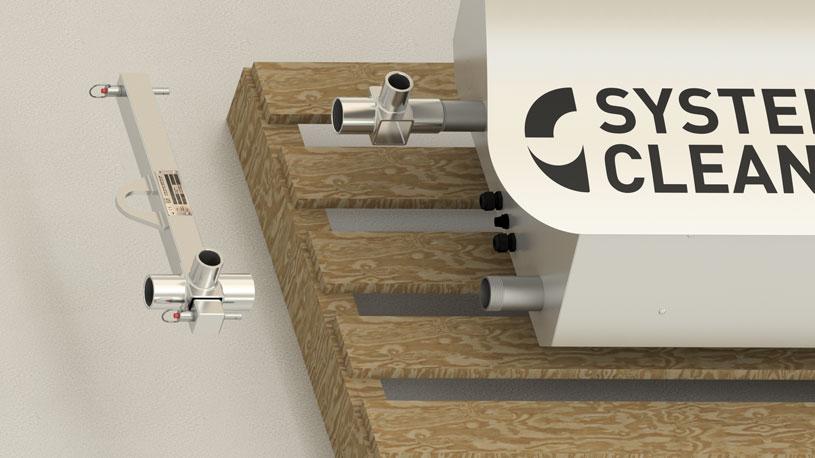

Remova os pinos e a barra e monte as tomadas de tamanho correto nas saídas.

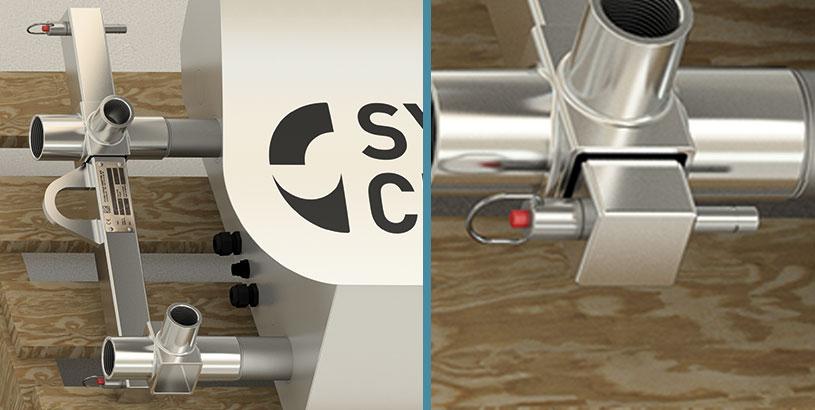

Coloque a barra na posição correta deslizando-a através dos furos quadrados. Certifique-se de que ambos os pinos estejam devidamente fixados.

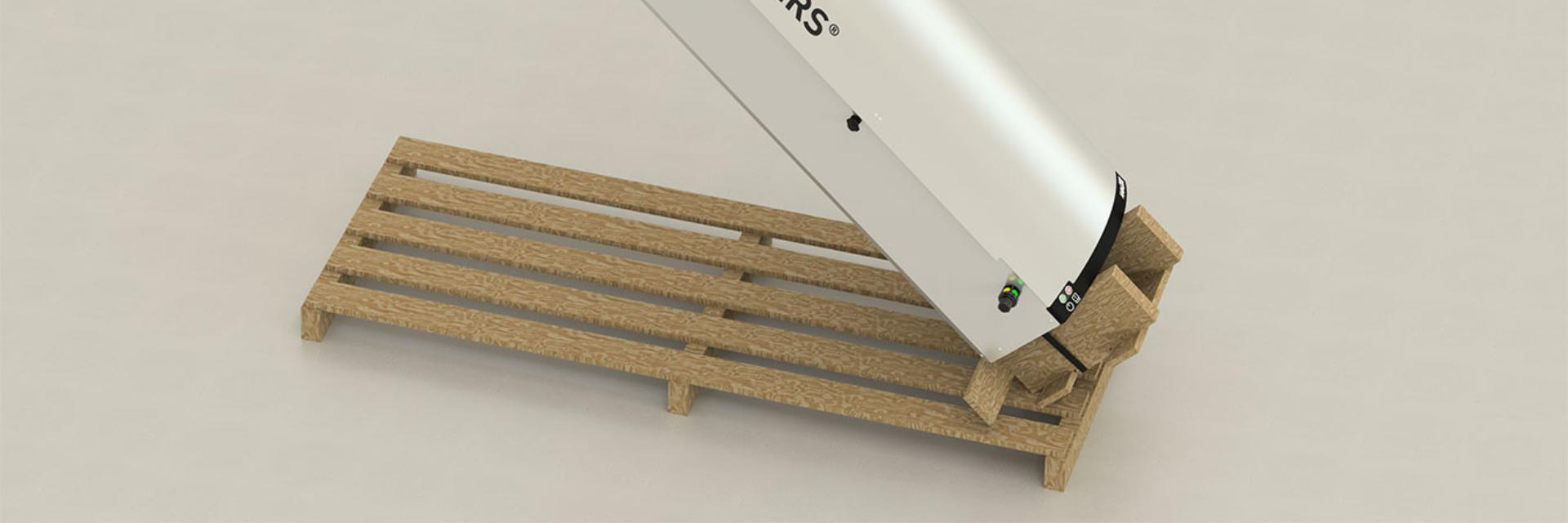

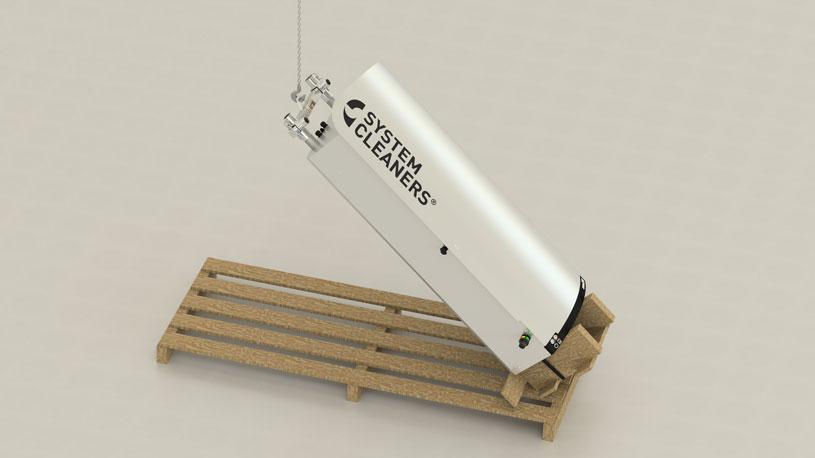

Use o suporte de elevação para elevar a unidade da posição horizontal para a posição vertical.

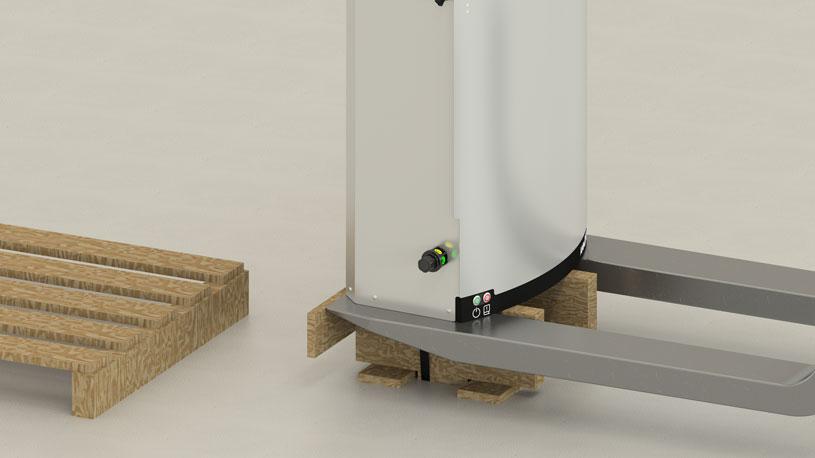

Uma vez na posição vertical, uma empilhadeira pode ser usada para as etapas finais da instalação.

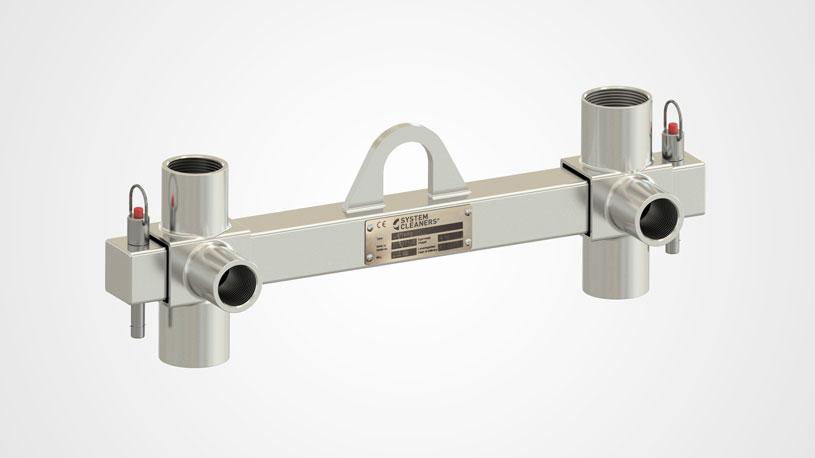

Suporte de elevação System Cleaners item nº 96-010500

Conexões: 1" BSP, 1¼" BSP, 1½" BSP
Aplicável para: AM/AMM, MS, PS e AS/ASM*
WLL: 200 kg

*Exceções: MS(C)1-10, CP e AMM50-10.
