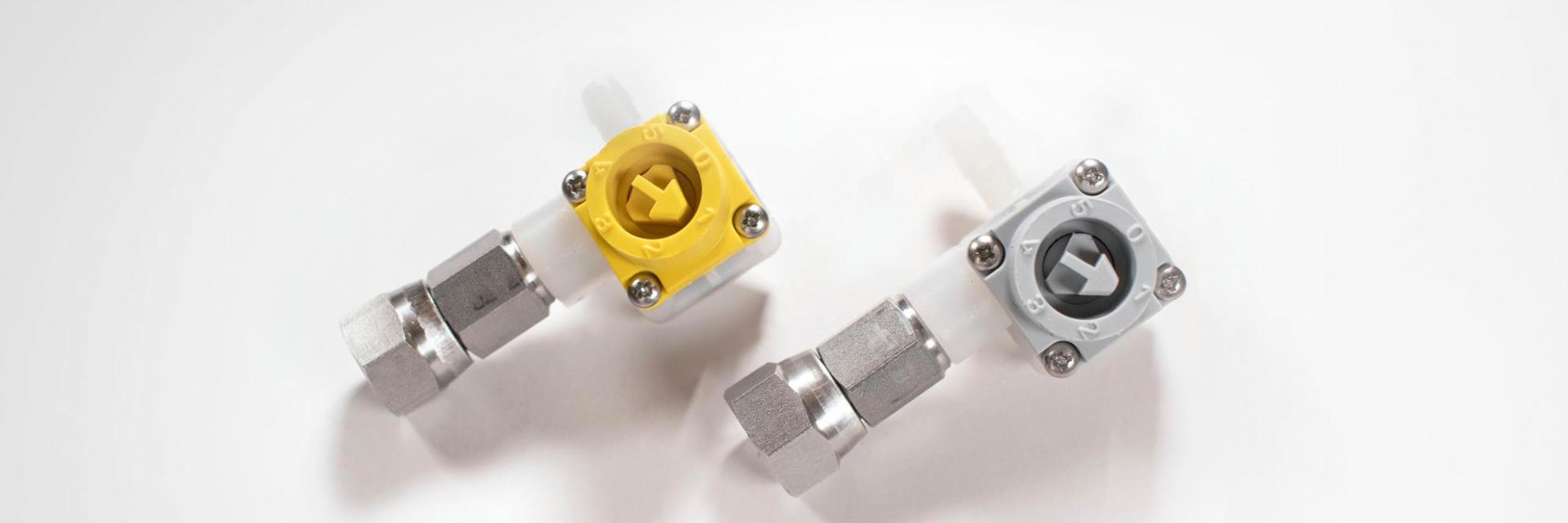

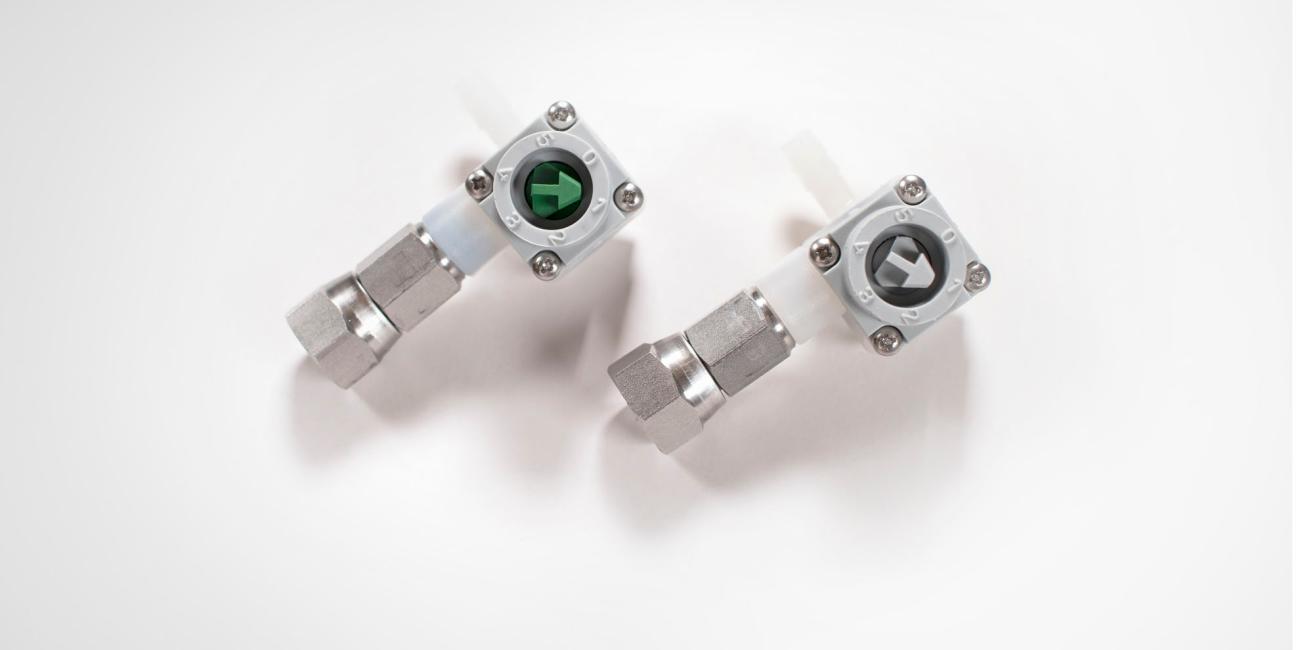

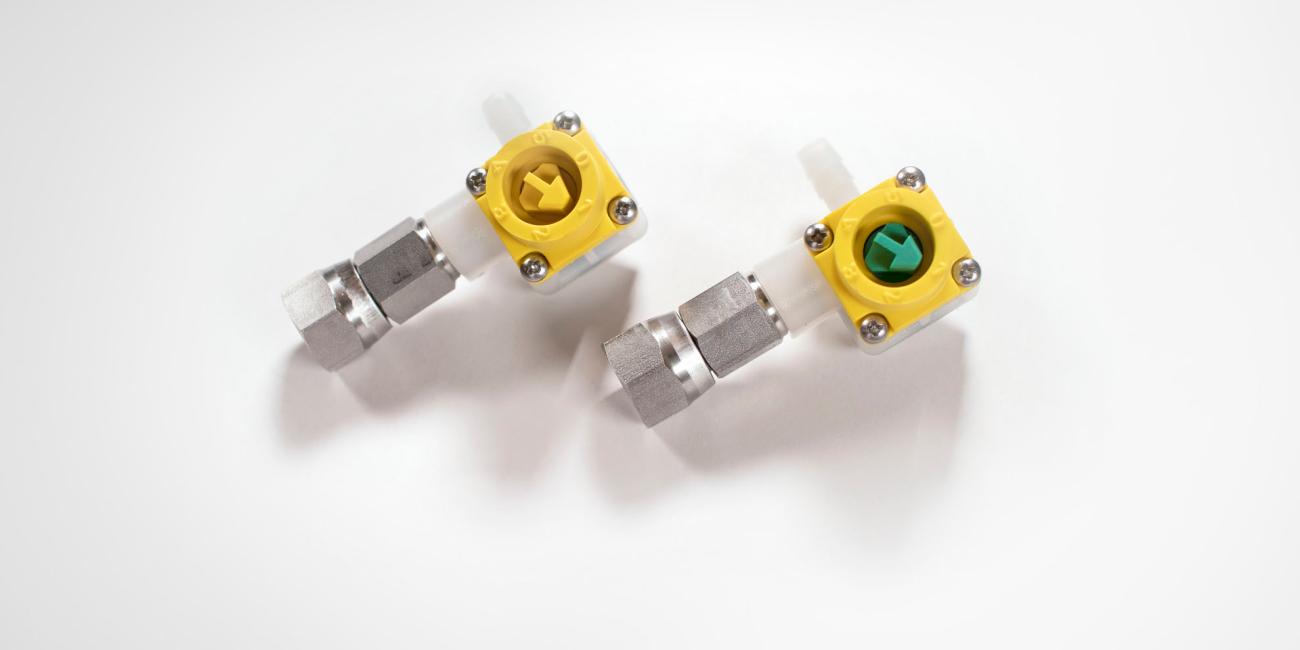

Válvula dosadora SC click
Ao girar um disco contendo cinco furos diferentes, a quantidade desejada de produtos químicos pode ser determinada com precisão.
Use a chave, que também é usada para trancar a porta do gabinete, para ajustar a dosagem química.
Cada vez que o ajuste for alterado, uma carga de mola resultará em um clique que indicará que a válvula está ajustada na posição desejada.
Observe que os números na válvula dosadora não indicam a concentração.
A dosagem depende de muitos fatores, tais como temperatura, viscosidade, densidade, condições de pressão, comprimento da mangueira, pressão do ar, etc.
Consequentemente, as porcentagens mencionadas nas tabelas abaixo são apenas ilustrativas.
Recomendamos que a dosagem seja ajustada por seu fornecedor de produtos químicos.
Válvula dosadora Grey - para produtos espumadores
| Ar Pressão |
Posição | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Tamanho do orifício | |||||
| 0,8 mm | 1,0 mm | 1,2 mm | 1,4 mm | 1,6 mm | |
| 0 Bar | 3,5% | 5,1% | 7,3% | 8,3% | 9,1% |
| 5 Bar | 3,5% | 4,8% | 6,3% | 7,3% | 8,1% |
| 6 Bar | 3,1% | - | 5,5% | - | 7,3% |
Válvula dosadora Amarela - para produtos de desinfecção
| Ar Pressão |
Posição | ||||
| 1 | 2 | 3 | 4 | 5 | |
| Tamanho do orifício | |||||
| 0,5 mm | 0,6 mm | 0,7 mm | 0,8 mm | 0,9 mm | |
| 0 Bar | 1,6% | 2,2% | 2,9% | 3,5% | 4,8% |
| 5 Bar | 1,3% | 2,0% | 2,6% | - | 4,4% |
| 6 Bar | 1,3% | 1,9% | 2,3% | - | 4,4% |
Clique para ampliar a imagem
A dosagem depende de muitos fatores, como temperatura do produto, viscosidade, densidade, condições de pressão, comprimento da mangueira, pressão do ar etc.
Consequentemente, as porcentagens mencionadas na ilustração acima são apenas orientativas.
